Фланец 20-100-11-1-В-09Г2С-IV ГОСТ 33259-2015 стальной воротниковый приварной встык Ду 20 Ру 100 — купить в СПб

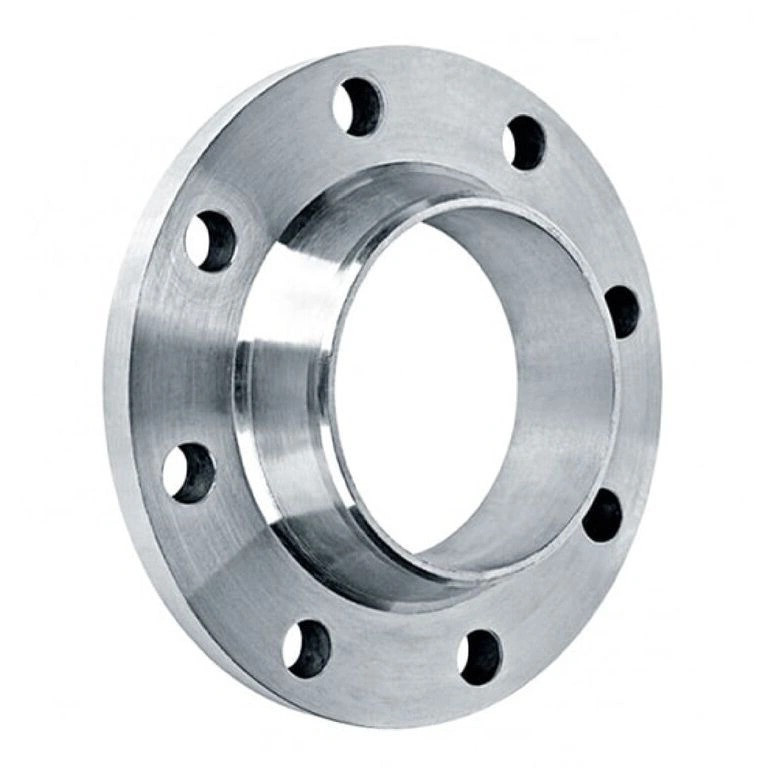

Фланец 20-100-11-1-В-09Г2С-IV ГОСТ 33259-2015 стальной воротниковый приварной встык Ду 20 Ру 100

Характеристики

Вес	2.02 кг
Диаметр	20 мм
Стандарт	ГОСТ 33259-2015
Страна	Россия
Исполнение	В - с соединительным выступом
Габариты дхшхв, мм	125х125х53
Транспортировочный объём	0,0008 м3
Изображение размеров	/wa-data/public/shop/dim-images/image-2191.jpeg
Сфера применения	Нефтегазовый комплекс, химическая промышленность, пищевая промышленность, атомная энергетика и другие сферы
Марка стали	09Г2С
Тип присоединения	Под приварку
Маркировка	20-100-11-1-В-09Г2С-IV
Давление	Ру 100
Рабочая среда	Для всех сред
Высота	53 мм

Вид фланца	Воротниковый
Диаметр болтов и шпилек	М16
Тип фланца	11
Толщина фланца, b	22 мм
Материал фланца	Сталь
Tmin раб. среды	-70°C
Tmax раб. среды	425°C
Tmin окр. среды	-70°C
Tmax окр. среды	475°C
Внутренний диаметр, dв	18 мм
Наружный диаметр фланца, d	125 мм
Межосевое расстояние, d1	90 мм
Кол-во болтовых отверстий	4 шт
Диаметр болтового отверстия	18 мм
Размерный ряд	1
