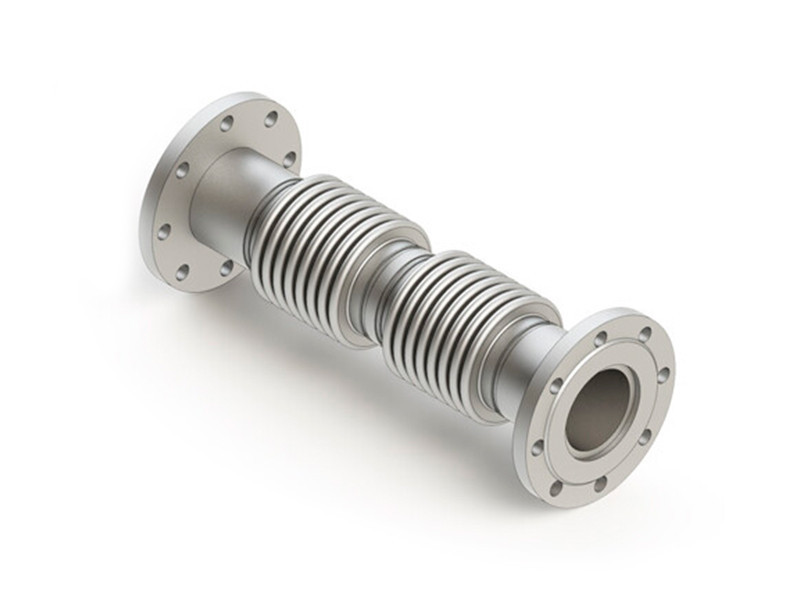

Компенсатор ОПН-16-1000-220 Ду 1000 Ру 16 сильфонный осевой
Компенсатор ОПН-16-1000-220 Ду 1000 Ру 16 сильфонный осевой
Характеристики
Вес | 229 кг |
Диаметр | 1000 мм |
Страна | Россия |
Модель | ОПН |
Габариты дхшхв, мм | 726х1117х1117 |
Транспортировочный объём | 0,9058 м3 |
Изображение размеров | /wa-data/public/shop/dim-images/ezgif.com-effects.jpg |
Область применения | Топливно-энергетический комплекс, коммунальное хозяйство, строительный комплекс, энергетические машиностроение, металлургическая, угольная промышленность, нефтехимическая промышленность, судостроение, кораблестроение, аэрокосмическая отрасль и др. |
Материал корпуса | Нержавеющая сталь |
Тип | Сильфонный |
Марка стали | 08Х18Н10Т |
Давление | Ру 16 |
Рабочая среда | Вода, пар, нефтепродукты |
Строительная длина, l | 726 мм |
Толщина стенки | 10 мм |
Коэффициент местного сопротивления | 0,04 |
Вид компенсатора | Осевой |
Жесткость | 872 Н/мм |
Осевой ход, 50 циклов | 110 мм |
Осевой ход, 1000 циклов | 95 мм |
Осевой ход, 5000 циклов | 33 мм |
Скорость жидких сред | 8 м/с |
Эффективная площадь | 8638 см2 |
Минимальная температура окр.среды | - 200°С |
Максимальная температура окр.среды | + 500°С |
