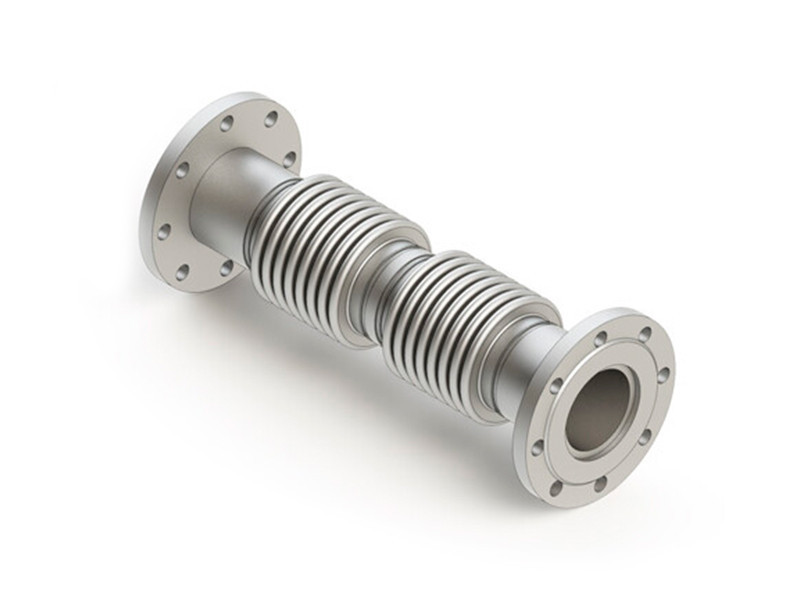

Компенсатор ОПН-16-125-90 Ду 125 Ру 16 сильфонный осевой
Компенсатор ОПН-16-125-90 Ду 125 Ру 16 сильфонный осевой
Характеристики
Вес | 5 кг |
Диаметр | 125 мм |
Страна | Россия |
Модель | ОПН |
Габариты дхшхв, мм | 381х171х171 |
Транспортировочный объём | 0,0111 м3 |
Изображение размеров | /wa-data/public/shop/dim-images/ezgif.com-effects.jpg |
Область применения | Топливно-энергетический комплекс, коммунальное хозяйство, строительный комплекс, энергетические машиностроение, металлургическая, угольная промышленность, нефтехимическая промышленность, судостроение, кораблестроение, аэрокосмическая отрасль и др. |
Материал корпуса | Нержавеющая сталь |
Тип | Сильфонный |
Марка стали | 08Х18Н10Т |
Давление | Ру 16 |
Рабочая среда | Вода, пар, нефтепродукты |
Строительная длина, l | 381 мм |
Толщина стенки | 4 мм |
Коэффициент местного сопротивления | 0,22 |
Вид компенсатора | Осевой |
Жесткость | 244 Н/мм |
Осевой ход, 50 циклов | 45 мм |
Осевой ход, 1000 циклов | 28 мм |
Осевой ход, 5000 циклов | 13,5 мм |
Скорость жидких сред | 8 м/с |
Эффективная площадь | 190 см2 |
Минимальная температура окр.среды | - 200°С |
Максимальная температура окр.среды | + 500°С |
