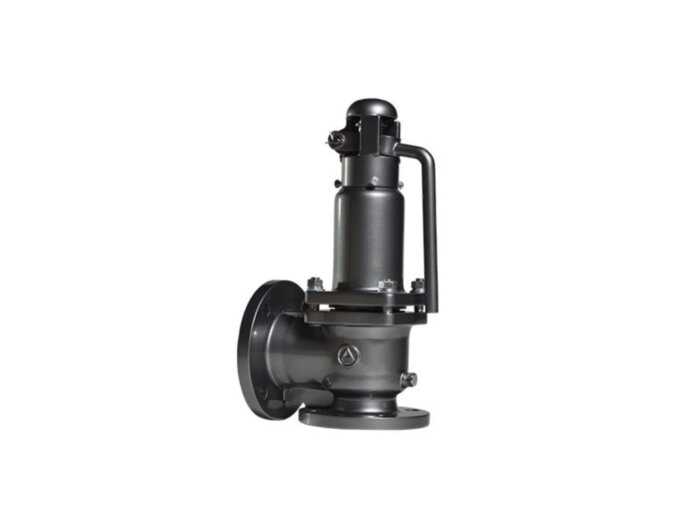

Предохранительный клапан 17нж28нж Ду 100-150 — купить в СПб

Предохранительный клапан 17нж28нж Ду 100-150

Характеристики

Вес	58 кг
Диаметр	100 мм
Модель	17нж28нж
Изображение размеров	/wa-data/public/shop/dim-images/1-23.jpg
Материал корпуса	Нержавеющая сталь
Тип присоединения	Фланцевый
Уплотнение	Металл по металлу
Рабочая среда	Жидкие и газообразные вещества
Площадь сечения седла	1809 Fc
Материал пружины	50ХФА
Высота	720 мм
Максимальная температура среды	560 °C
Минимальная температура окр. среды	-60 °C
Марка материала	12Х18Н9ТЛ
Климатическое исполнение	УХЛ1

Материал диска, седла, золотника	12Х18Н10Т
Материал штока, дискодержателя	14X17H2
Исполнение входного фланца	Исполнение 1 (ГОСТ 12815), Исполнение B (ГОСТ 33259)
Исполнение выходного фланца	Исполнение 1 (ГОСТ 12815), Исполнение B (ГОСТ 33259)
Диапазон давлений настройки пружины, № пружины	1, 2, 4, 5 (53), 5 (54), 5-1 (50), 5-3 (52), 5-4, 5-8, 6 (51), 8-1, 8-16 (55)
Давление входного фланца	Ру 16
Давление выходного фланца	Ру 16
Давление начала открытия	1,05 Рн
Давление закрытия	0,8 Рн
Коэффициент расхода	{Для газообразных сред - 0,8,Для жидких сред - 0,5}
Допустимая утечка в затворе	Для воды - 2 см3/мин, Для воздуха - 10 см3/мин
Материал регулировочного винта	40X
Диаметр на выходе	Ду 150
Наплавка уплотнений затвора	ЦН-12М
Длина	158 мм
